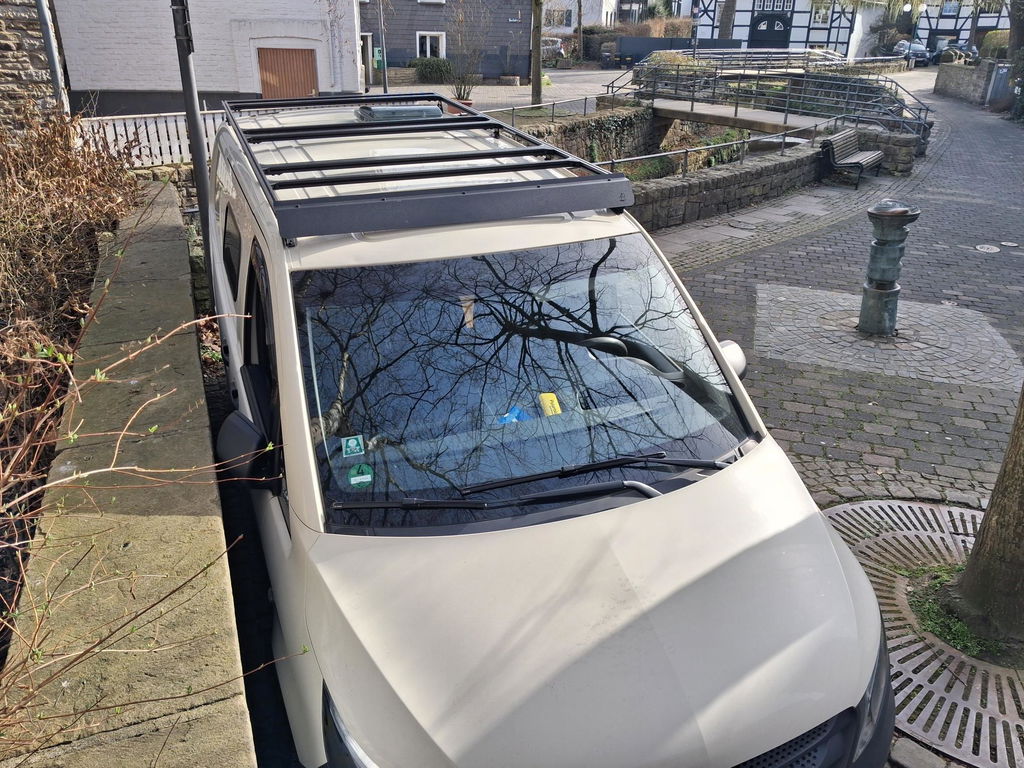

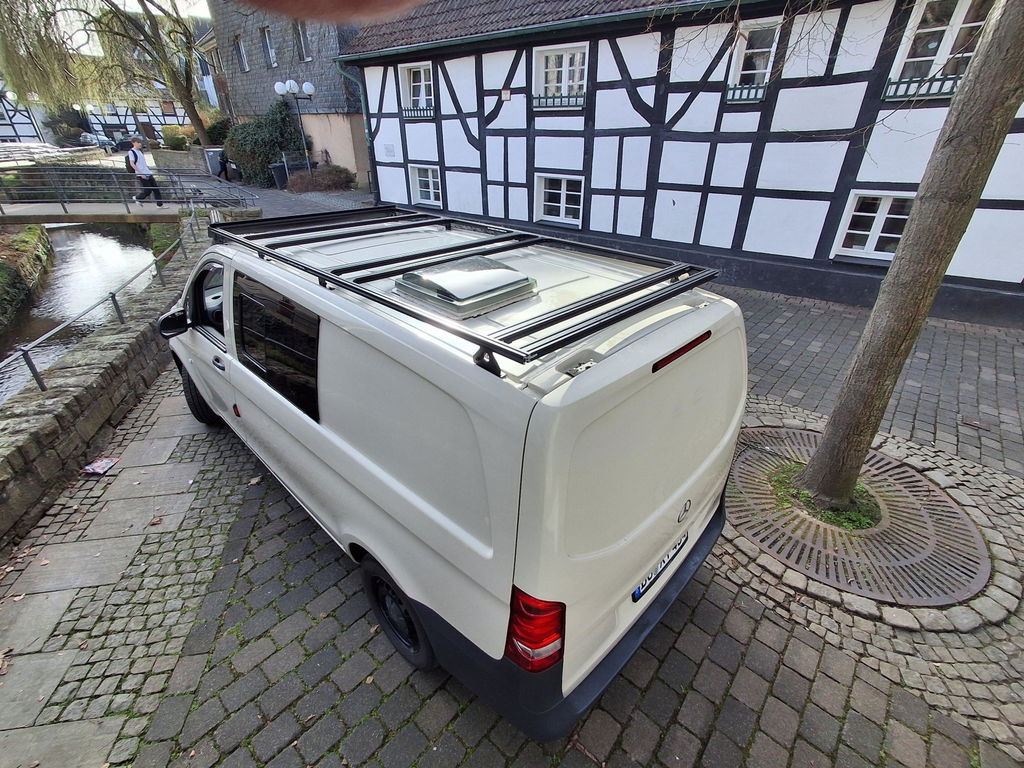

Dachträger Mercedes Benz Vito
DER Dachträger für deinen Mercedes Vito und Viano
Du bekommst hier einen ultra durchdachten, höhenverstellbaren und extrem massiven Dachträger. Die Dachträgerfüße sind gefertigt aus 3mm Edelstahl, schwarz pulverbeschichtet. Höchste Qualität, ohne Kompromisse - Made in Germany!
Du hast die Wahl! Kauf dir die Füße einzeln und baue, wie du willst. Oder nimm das Set, oder gleich einen kompletten Dachträger als Bausatz!
Ich habe dir hier eine gratis Stückliste bereitgestellt, damit kannst du dir alle Komponenten individuell zusammenstellen.
Download Stückliste Mercedes Vito L3 - Dachträger
Die Listen für den L1 und L2 kommen noch. Du hast einen der beiden? Dann melde dich bei mir!
Kompatibilitätsliste:
- Mercedes Vito / Viano Bj. 2014-heute (Baureihe 447)
- Mercedes W639
Produktbeschreibung
Der Dachträger für deinen Mercedes Vito / Mercedes Viano ist universell einsetzbar. Er kann direkt auf die Anschraubpunkte, installiert werden.
Der Dachträgerfuß ist höhenverstellbaren und kippbaren. Dadurch kannst du leichte Höhenunterschiede ausgleichen und so ganz einfach deinem Einsatzzweck anpassen.
Warum gibt es einen großen und einen kleinen Dachträgerfuß?
Ganz einfach der Vito ist extrem "rund" und hat 4 Aufnahmepunkte. Ganz vorne und ganz hinten werden jeweils die großen Füße installiert. Die kleinen Dachträgerfüße sind für die beiden mittleren Anschaubunkte. Damit kann die extreme Dachrundung ausgeglichen werden.
Aufbauanleitung
So installierst du den Dachträgerfuß / den Dachträger auf deinem Fahrzeug:
An Fixpunkte / Anschraubpunkte
- Dachträgerfüße an Anschraubpunkten mit Schrauben ansetzen

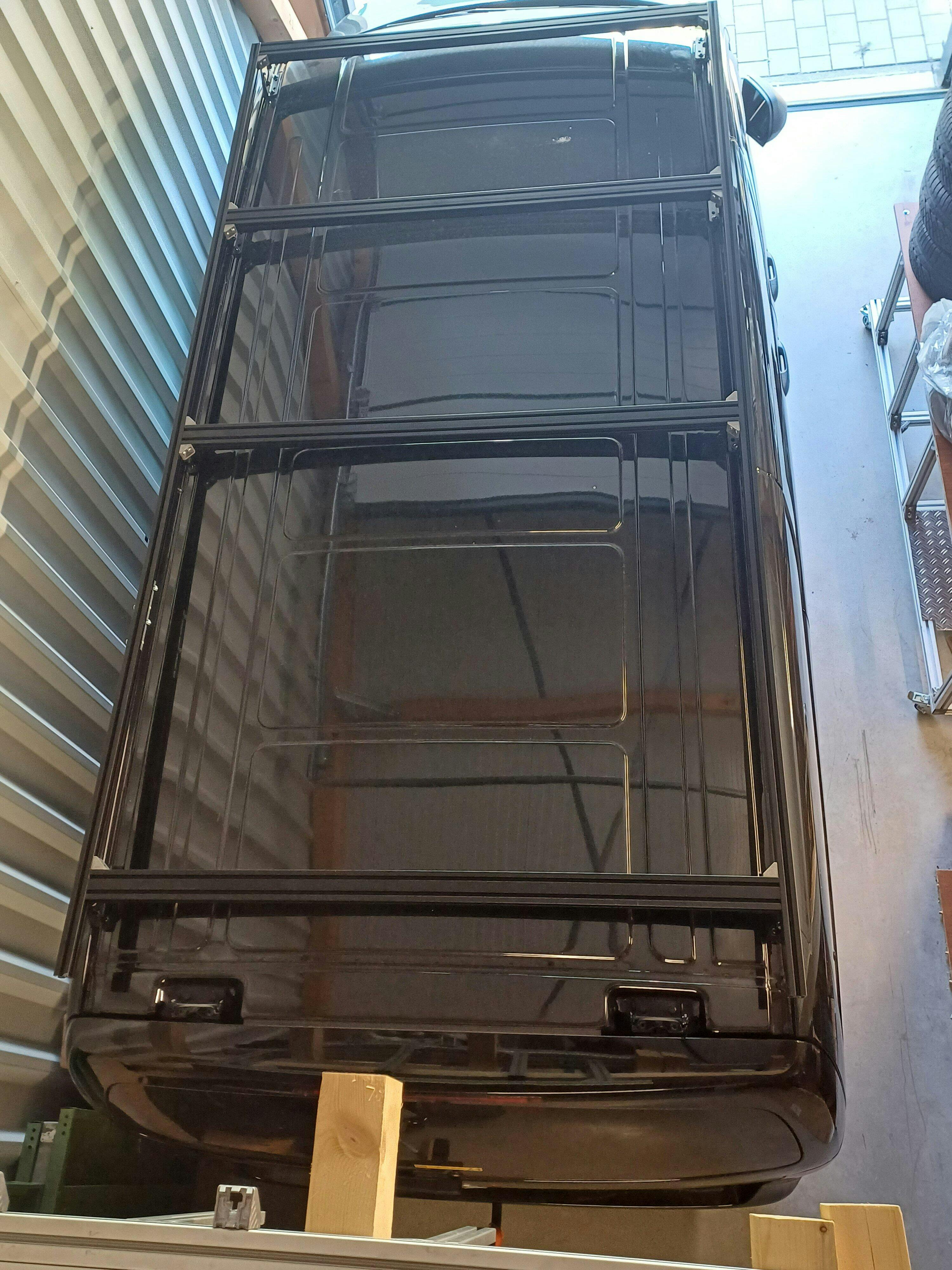

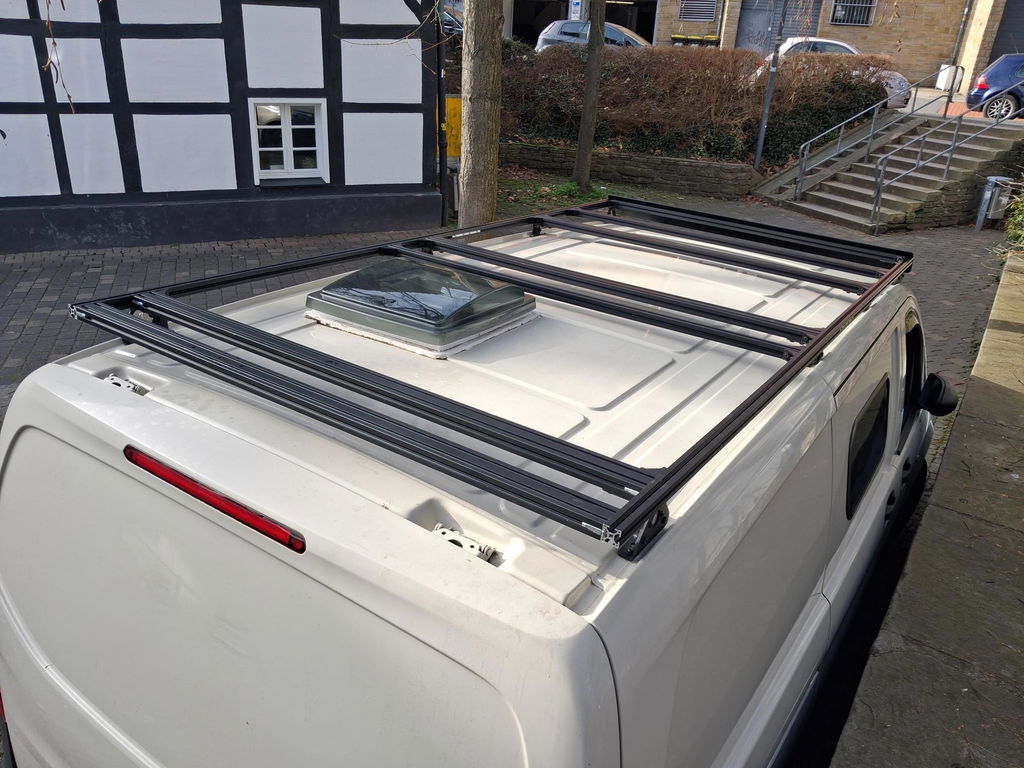

- Dachträgerrahmen (längs und quer empfohlen) aus Aluprofilen bauen und Dachträgerfüße zueinander ausrichten. Dieser Punkt stabilisiert das ganze System zusätzlich. Hier also sauber und präzise arbeiten!
- Dachträgerfüße fest an den Fixpunkten des Fahrzeugs verschrauben und mit Schraubensicherung sichern (z.B. Loctite 243).
- alle Muttern und Schrauben am Dachträger mit Schraubensicherung festziehen
Wenn du die Camper & Go Markise anbauen möchtest, lies dir unbedingt den Punkt "Camper & Go Markise" genau durch!
Wichtig!
Der Anbau sollte durch qualifiziertes Fachpersonal erfolgen! Im eigenen Interesse und zum Schutz anderer muss alles sicher und stabil sein! Safety First!
Ich übernehme keinerlei Haftung für deine Konstruktion!
Aufbauvideo
Sieh dir unbedingt dieses Aufbauvideo vom Mercedes Vito L3 an.
Camper & Go Markise - unbedingt lesen!
Sieh dir unbedingt dieses Aufbauvideo vom Mercedes Vito L3 an.
Bei diesen Trägern kann die Markise mit Frontmontage, Seitenmontage, oder Unterflurmontage Installiert werden. Auch eine Kombination daraus ist möglich.
Zur Installation müssen zwei Markisenhalterungen / entsprechende Adapter von Lochmitte zu Lochmitte, exakt 220cm, 250cm bzw. 300cm... entfernt von einander montiert sein, sonst funktioniert das Markisensystem nicht richtig. Der Abstand ist abhängig von deiner Fahrzeuglänge und deiner Markisenauswahl.
Da der Dachträger vom Mercedes Benz Vito genau diese Länge nicht hergibt, solltest du deinen "Rahmen" aus Aluprofil entsprechend groß bauen.
z.B. Würde ich die vorder Markisenhalterung mit S 01 direkt durch den Dachträgerfuß führen. Die hintere Markisenhalterung entsprechen durch Adapter 01 oder Adapter 04 anpassen.
Ein paar Maße findest du als Inspiration weiter unten. (kommt noch...)
Hier kommst du direkt zur Markise und den Adaptern >> Klicken<<
Auf meinem Youtube-Kanal findest du auch Aufbauvideos, die dir vielleicht weiterhelfen.
Installationsmöglichkeit -Adapter No1:
Installationsmöglichkeit -Adapter No3:
Installationsmöglichkeit -Adapter No4:
Brauch ich dafür TÜV?
Nein. Alle, was du an deinem Dachträger, oder auf dem Fahrzeug befestigst zählt als Ladung. Es darf nur nicht fix mit der Karosse verbunden sein (z.B. geschweißt). Du bist nur dafür zuständig, dass es ausreichend gesichert ist.
Wichtig!
Der Anbau sollte durch qualifiziertes Fachpersonal erfolgen! Im eigenen Interesse und zum Schutz anderer muss alles sicher und stabil sein! Safety First!
Beachtet unbedingt die zulässigen Dachlasten des Fahrzeugs!
Ich übernehme keinerlei Haftung für eure Konstruktionen!
Technische Daten
Höhe großer Trägerfuß: 85-105mm
Höhe kleiner Trägerfuß: 50-62mm
Material: 3mm Edelstahl, schwarz pulverbeschichtet
Zusätzliche Aufbauhöhe bei gesamten Träger: ca. 60mm
Das universelle Lochbild auf der Oberseite des Dachträgers ermöglicht dir eine Vielzahl von Dachaufbauten. Es ist dafür gemacht, dass du sowohl in Längs-, als auch in Querrichtung deine Aluprofile installieren kannst, ohne zusätzliche Versteifungswinkel zu benutzen. Alles lässt sich direkt am Dachträgerfuß fixieren. Passt für alle gängigen Aluminiumprofile. Item, Bosch,...
Gemacht für Profile mit Nut8. Mit ausreichend Unterlegscheiben ist Nut6 aber ebenso möglich.
Lieferumfang
Lieferumfang "Dachträgerfuß - Einzeln groß/klein":
- 1x Dachträgerfuß - 2 Teilig
- 2x Schraube Inbus M8x18, Edelstahl, schwarz
- 2x Stoppmutter M8, Edelstahl, schwarz
- 2x Unterlegscheibe M8, Edelstahl, schwarz
Lieferumfang "Dachträgerfuß - Set inkl. Befestigungsmaterial":
- 4x "Dachträgerfuß - Einzeln groß"
- 4x "Dachträgerfuß - Einzeln klein"
- 16x Schraube M6x12 - zur Befestigung am Fahrzeug
- 16x U-Scheibe 6,4x18mm - zur Befestigung am Fahrzeug
Lieferumfang "Dachträger - Bausatz":
Du bekommst den kompletten Dachträger von mir als Bausatz für deinen Vito.
Alle Teile, die ich selbst herstelle, bekommst du von mir. Den Rest verschicken dir meine Partner.
Alternativ zu dieser Variante kannst du dir nach meiner Stückliste auch genau die Teile selbst bestellen und dadurch bares Geld sparen.

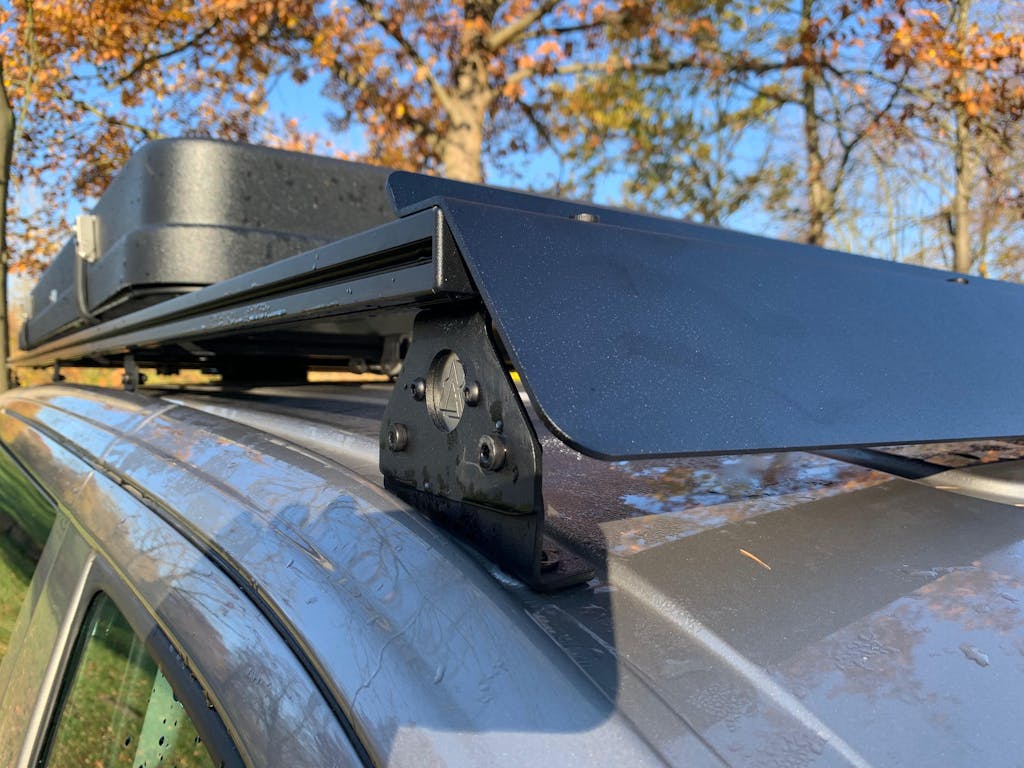

Windabweiser:
Wenn du einen Windabweiser dazu bestellst (nicht standardmäßig im Lieferumfang), benötigst du noch Befestigungmaterial. Also jeweils 4 Schrauben, U-Scheiben und Nutensteine für dein Aluprofil.
