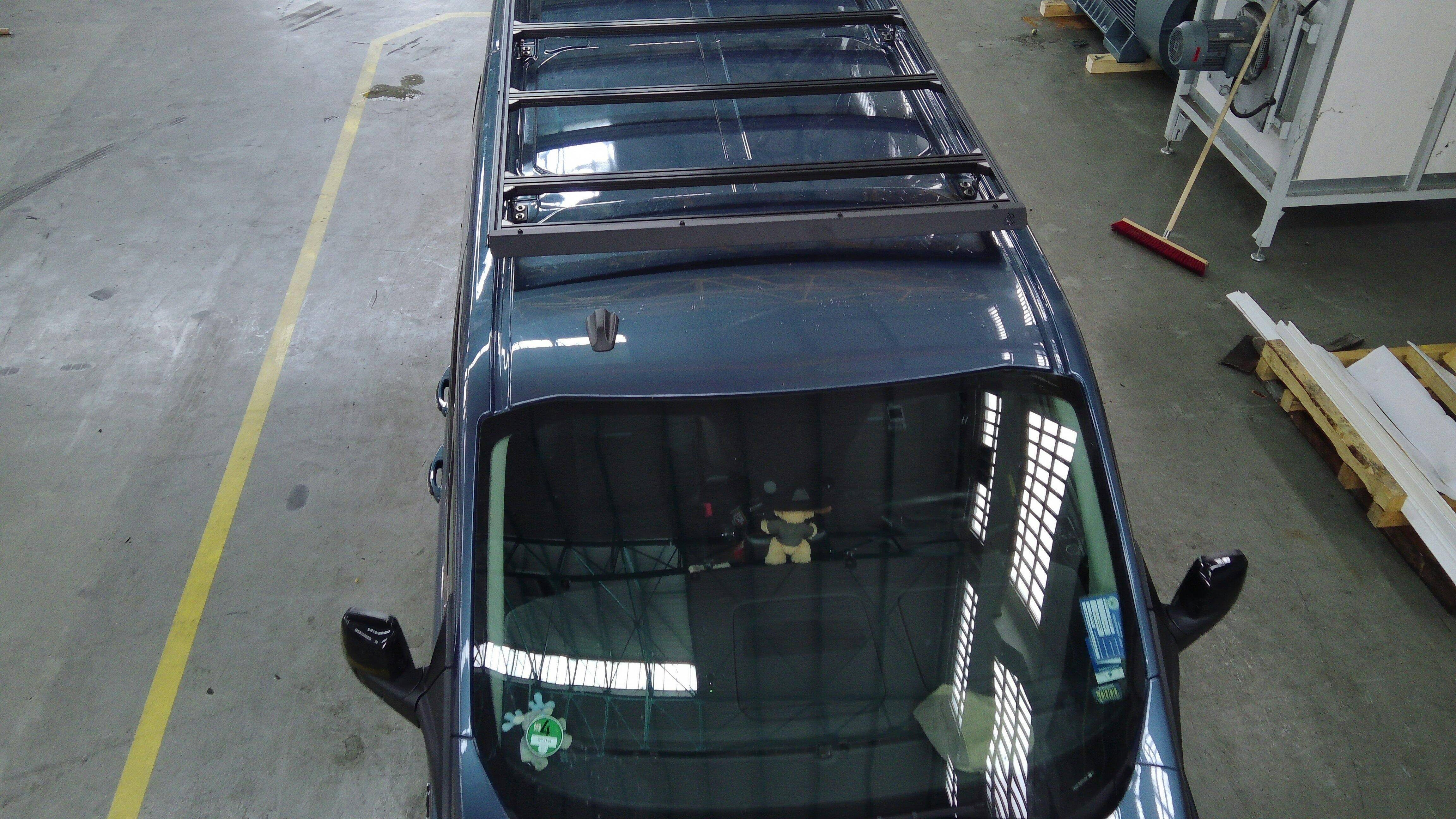

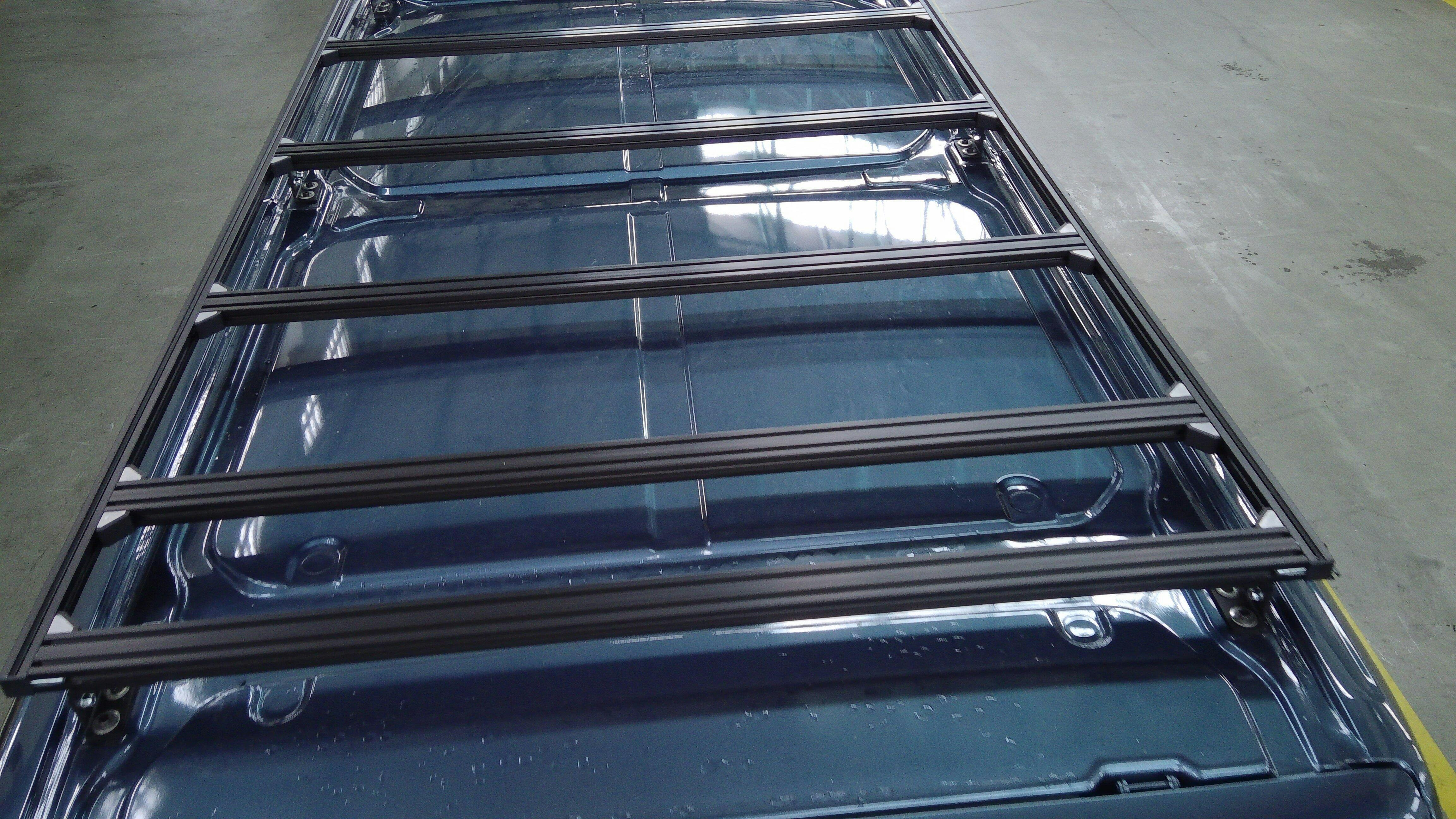

Dachträger Ford Tourneo Custom | Transit Custom
DER Dachträger für deinen Ford Tourneo | Transit Custom
Du bekommst hier einen ultra durchdachten, höhenverstellbaren und extrem massiven Dachträger. Die Dachträgerfüße sind gefertigt aus 3mm Edelstahl, schwarz pulverbeschichtet. Höchste Qualität, ohne Kompromisse - Made in Germany!
Du hast die Wahl! Kauf dir die Füße einzeln und baue, wie du willst. Oder nimm das Set, oder gleich einen kompletten Dachträger als Bausatz!
Ich habe dir hier eine gratis Stückliste bereitgestellt, damit kannst du dir alle Komponenten individuell zusammenstellen.
Download Stückliste Ford Transit Custom / Tourneo Custom L1 - Dachträger
Download Stückliste Ford Transit Custom / Tourneo Custom L2 - Dachträger
Info: die beiden Längen (L1 und L2) unterscheiden sich nicht groß voneinander. Es ist also auch möglich den Dachträger des L1 auf L2 zu bauen...
Kompatibilitätsliste:
Ford Tourneo Custom | Transit Custom 2012 - 2023
Produktbeschreibung
Der Dachträgerfuß für Ford Tourneo / Ford Transit Custom ist universell einsetzbar. Er kann direkt auf die Anschraubpunkte installiert werden.
Der Dachträgerfuß ist höhenverstellbar und kippbar. Dadurch kannst du leichte Höhenunterschiede ausgleichen und so ganz einfach deinem Einsatzzweck anpassen.
Zur Installation direkt auf den Aufnahmepunkten deines Busses kommt der Dachträger mit Gummiunterlage. Diese ist speziell dafür angefertigt. Der Gummi ist selbstklebend, 1mm stark, färbt nicht in den Lack ein und ist für den Outdooreinsatz gemacht.
Aufbauanleitung
So installierst du den Dachträgerfuß / den Dachträger auf deinem Fahrzeug:
An Fixpunkte / Anschraubpunkte
- Lackschutzgummis auf den Dachträgerfuß aufkleben
- Dachträgerfüße an Anschraubpunkten mit Schrauben und Dichtscheiben ansetzen.

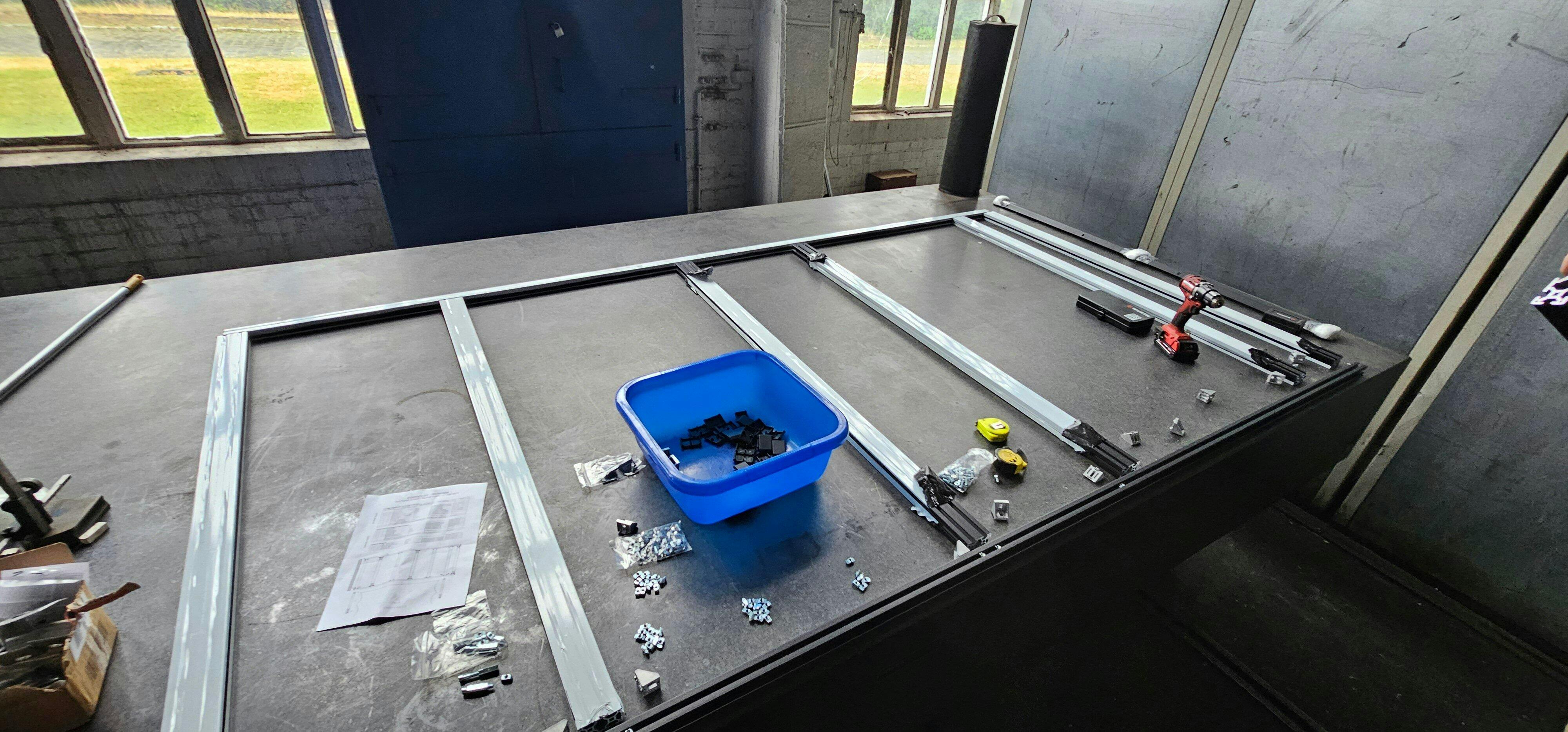

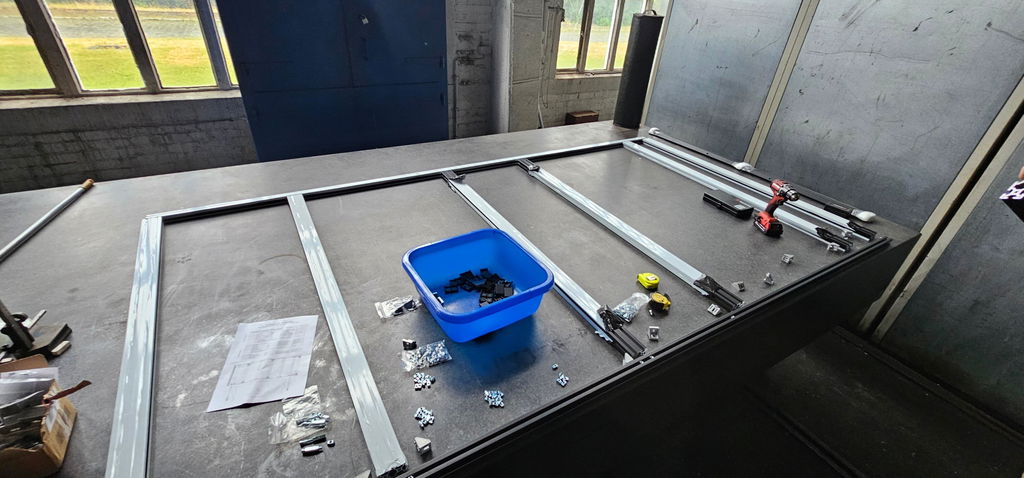

- Dachträgerrahmen aus Aluprofilen bauen und Dachträgerfüße zueinander ausrichten.
- alle Muttern und Schrauben am Dachträger mit Schraubensicherung (z.B. Loctite 243)festziehen
Hier findest du eine Schritt für Schritt Anleitung / Aufbauvideo für diesen Dachträger.
Wenn du die Camper & Go Markise anbauen möchtest, Sieh dir einfach dieses Video an - im hinteren Teil zeige ich dir, wie du die Markise an diesen Dachträger baust!
Camper & Go Markise
Das Beste: die Camper & Go Markise kannst du superschnell anbauen.
Bei diesen Trägern habe ich darauf geachtet eine möglichst flache Aufbauhöhe zu erreichen. Dadurch kann die Markise nur mit Frontmontage (Adapter No.4 und Schraublasche S 02), oder mit Seitenmontage (Adapter No.3 und Schraublasche S 02) montiert werden. Alternativ geht natürlich wie immer auch eine Topmontage mit Adapter No 6.
Zur Installation müssen zwei Markisenhalterungen / entsprechende Adapter von Lochmitte zu Lochmitte, exakt 220cm, 250cm bzw. 300cm entfernt von einander montiert sein, sonst funktioniert das Markisensystem nicht richtig. Der Abstand ist abhängig von deiner Fahrzeuglänge und deiner Markisenauswahl.
Da der Dachträger vom Ford Tourneo Custom | Transit Custom genau diese Länge nicht hergibt, solltest du deinen "Rahmen" aus Aluprofil entsprechend groß bauen.
Hier findest du eine Schritt für Schritt Anleitung / Aufbauvideo
Installationsmöglichkeit -Adapter No3:
Installationsmöglichkeit -Adapter No4:
Installationsmöglichkeit - Adapter No6:
Brauch ich dafür TÜV?
Nein. Alles, was du an deinem Dachträger, oder auf dem Fahrzeug befestigst zählt als Ladung. Es darf nur nicht fix mit der Karosse verbunden sein (z.B. geschweißt). Du bist nur dafür zuständig, dass es ausreichend gesichert ist.
Wichtig!
Der Anbau sollte durch qualifiziertes Fachpersonal erfolgen! Im eigenen Interesse und zum Schutz anderer muss alles sicher und stabil sein! Safety First!
Beachtet unbedingt die zulässigen Dachlasten des Fahrzeugs!
Ich übernehme keinerlei Haftung für eure Konstruktionen!
Technische Daten
Höhe Dachträgerfuß : 63-80mm
Aufbauhöhe: ca. 8-10cm (min) bei Verwendung 30x60 Aluprofil in der Fahrzeugmitte
Gewicht Dachträger kompletter Bausatz: ca. 22kg - mit Markise und Spoiler ca. 25kg
Material Dachträgerfuß: 3mm Edelstahl, schwarz pulverbeschichtet
Das universelle Lochbild auf der Oberseite des Dachträgers ermöglicht dir eine Vielzahl von Dachaufbauten. Es ist dafür gemacht, dass du sowohl in Längs-, als auch in Querrichtung deine Aluprofile installieren kannst, ohne zusätzliche Versteifungswinkel zu benutzen. Alles lässt sich direkt am Dachträgerfuß fixieren. Passt für alle gängigen Aluminiumprofile. Item, Bosch,...
Gemacht für Profile mit Nut8. Mit ausreichend Unterlegscheiben ist Nut6 aber ebenso möglich.
Lieferumfang
Lieferumfang "Dachträgerfuß - Einzeln":
- 1x Dachträgerfuß - 2 Teilig
- 2x Lackschutzgummi
- 2x Schraube Inbus M8x18, Edelstahl, schwarz
- 2x Stoppmutter M8, Edelstahl, schwarz
- 2x Unterlegscheibe M8, Edelstahl, schwarz
Lieferumfang "Dachträgerfuß - Set mit Befestigungsmaterial":
- 6x "Dachträgerfuß - Einzeln"
- 12x Dichtscheibe M8 Edelstahl
- 12x Schraube M8x25
Lieferumfang "Dachträger - kompletter Bausatz":
Du bekommst den kompletten Dachträger von mir als Bausatz für deinen Ford Tourneo Custom | Transit Custom 2012 - 2023
Alle Teile, die ich selbst herstelle, bekommst du von mir. Den Rest verschicken dir meine Partner.
Alternativ zu dieser Variante kannst du dir nach meiner Stückliste auch genau die Teile selbst bestellen.
Windabweiser:
Wenn du einen Windabweiser dazu bestellst, benötigst du noch Befestigungmaterial. Also jeweils 4 Schrauben, U-Scheiben und Nutensteine für dein Aluprofil.
Aufbauvideos
Sieh dir unbedingt dieses Video auf meinem Youtube-Kanal an! Das habe ich extra für dieses Fahrzeug angefertigt. Eine Schritt für Schrittanleitung zum eigenen Dachträger!
